Jupiter-Pre

目次を開く

Jupiter-Preは、自動化による工数削減を強みとするFEM向けCAEプリプロセッサです。高速な自動メッシングや柔軟なカスタマイズ
機能を備えており、CADインポートからソルバー用データ出力までを一つの環境で完結できるのが特徴。幅広いCAEモデルに対応し、多様な設計・解析業務の効率化を支援します。

引用元HP：Jupiter-Pre　公式
https://www.e-technostar.com/our-products/905/

Jupiter-Preの製品特徴

大規模解析を前提としたプリプロセッサとして、メッシュ生成・モデル編集・データ出力までを一元化できる点が特徴。大規模FEMモデルでも安定して扱える処理性能と、ワークフローに合わせて柔軟にカスタマイズできる拡張性を備えており、複雑化する設計・解析プロセスを効率的に支援します。ここでは、その主な特徴を紹介します。

大規模モデルを高速処理
できるメッシング性能

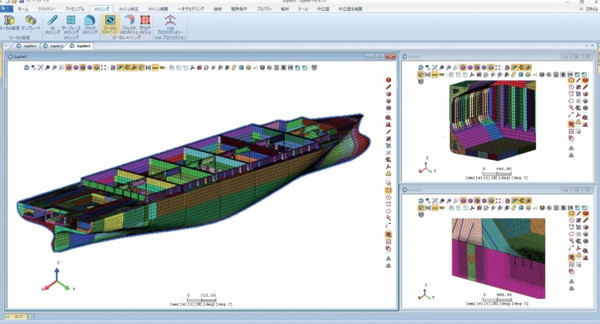

Jupiter-Preでは、1億節点規模の大規模FEMモデルにも対応できる処理性能を備えています。高速自動メッシングと柔軟なカスタマイズ性により、大規模解析で必要となる前処理の工数を削減。多様なFEMプリ機能を兼ね備えた汎用プリプロセッサです。

参照元：テクノスター公式HP
https://www.e-technostar.com/our-products/905/

CADインポートから出力を
一元化できる環境

Windows環境上で、CADインポートからソルバー入力ファイル作成までを一つのソフトで完結。線形解析向けの簡易モデルから大規模非線形解析、マルチフィジックスモデルまで、幅広いCAEプリプロセッシングをサポートします。

CADとFEMを双方向に
扱える柔軟なワークフロー

無制限のUndo／Redoに対応しており、モデルツリー上でCAD形状とFEMメッシュを行き来しながら編集できます。一方向に縛られないフレキシブルな操作フローで、柔軟にモデル修正を行えるのが特徴です。

Jupiter-Preのおもな機能

Jupiter-Preには、大規模FEMモデルの取り扱いから各種ソルバーとの連携、形状編集まで、プリプロセス全体を効率化するための機能が幅広く搭載されています。ここでは、その代表的な機能を紹介します。

異なるCAD・ソルバー環境
をつなぐ高い互換性

多様なCADデータとFEMソルバー形式に対応しており、異なる環境を横断してモデルを扱える点が強みです。CATIA、NX、Creoをはじめとした主要CADや、Abaqus、Ansys、Nastran、LS-DYNA、OpenFOAMなど多数のソルバー形式をサポートし、既存の設計・解析資産をそのまま活用できるのが特徴。これにより、プロジェクトごとに異なるツールが混在する現場でも、データ変換や再作成の手間を削減できます。

大規模FEMモデルを扱う
ためのグラフィック性能

Jupiter-Preは、大規模メッシュでも操作ストレスを感じにくい描画性能を備えています。高負荷モデルへの対応に加え、視点の自由な切り替え、多様な表示設定、3Dマウスを利用した断面表示など、モデルを把握しやすい表示機能を提供。大規模解析特有の「見えにくい」「重くて動かない」といった課題を軽減し、前処理作業を円滑に進められます。

FEM向けに最適化された
形状編集機能

CADモデルとメッシュモデルの両方に使える、多彩な編集機能を備えています。微小フィーチャーやロゴの自動削除、フィレットの
生成・削除、形状検索やブーリアン、モーフィングや中立面抽出など、解析に適した形状へ整えるための作業を効率化。メッシュ品質向上や解析条件に合わせた形状調整を、作り直しではなく編集ベースで行えるため、前処理時間の短縮に寄与します。
