NX Nastran

NX Nastranは、米国航空宇宙局（NASA）によって開発された汎用構造解析プログラム。宇宙ロケット開発で活用されて以来、航空宇宙、防衛、自動車、船舶など、幅広い業界で活用されてきたソフトです。とくに、航空宇宙や輸送機といった分野では、標準的な構造解析ツールとして利用されています。

引用元HP：NST　公式
https://www.cae-nst.co.jp/products/nx-nastran/

NX Nastranの製品特徴

汎用構造解析CAE

NX Nastranは、アメリカMSC Software社の研究開発をベースに、ドイツのSiemens社が開発したCAEソフトです。有限要素法を用いた汎用構造解析ソフトウェアで、自動車・航空宇宙・防衛・重機・造船など、幅広い業界の解析に活用されています。

非線形解析にも対応

従来型のNASTRANとは異なり、非線形解析にも対応しているのがNX Nastranの特徴。また、過去に解析したモデルも先進のプログラムで処理し直すことが可能、検査結果もデータとして残すことができます。

予算やニーズに合わせて
選べる2タイプ

NX Nastranは、ユーザーの予算やニーズに合わせて2タイプを用意しています。

「NX Nastran Enterprise」は、大規模な組織での利用を想定したスタンドアロン型のCAEソフト。ネットワーク環境下のサーバーで利用でき、Windows、Unix、LinuxなどさまざまなOSで動かせます。

「Femap with NX Nastran」は、NX Nastranに有限要素法プリポストプロセッサのFemapが統合したソフトウェアです。Windows上でモデル作成から解析結果確認までシームレスに行えるため、小規模～中規模の解析に適しています。

NX Nastranのおもな機能

非線形解析機能

非線形静解析と非線形過渡解析が行える機能です。解析ソルバーとして「スパースソルバー」と「マルチグリッドソルバー」から選択することができ、素早く検証結果を得やすくなっています。

また、自動タイムステッピング機能（ATS）を利用すれば、一般的な非線形解析であれば高速処理が完了。そのほか、リスタート解析も可能です。

陽解法非線形過度解析機能

陽解法による非線形過渡分析が実行できる機能です。中央差分法を使用することによって、収束が困難な非線形問題にも対処しやすくなっています。

NX Nastran（DMP）

メモリ分散型並列処理（DMP）を使用するための追加モジュールです。UNIX、Linux、Linux64bitで利用可能で、クラスタマシンなどでの解析時の分数処理を行ってくれます。

NX Nastranの解析イメージ

有機要素モデルと応用解析
結果の一例

有限要素モデルと応力解析結果の一例

引用元：NX Nastran
https://www.cae-nst.co.jp/interview/titech/

非線形解析機能による
バイメタル式温度計の解析

温度荷重を付加した際のバイメタル挙動解析

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn049/

2種類の金属板を3層のソリッドでモデル化

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn049/

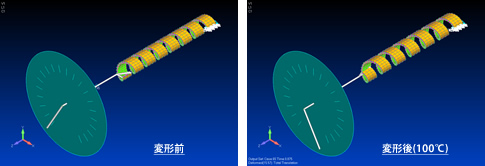

指針角度の変化が追従している状態

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn049/

熱伝達と熱応力解析による
鋳物冷却シミュレーション

鋳造流動凝固解析モデル、冷却および熱応力解析モデル

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn007/

熱応力の解析結果の確認

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn007/

最高温度800度（急速冷却）時の応力解析

引用元：NX Nastran
https://www.cae-nst.co.jp/cases/nxn007/

NX Nastranの導入事例

NX Nastranの導入事例の記載はありませんでした。

NX Nastranの価格

NX Nastranのサポート

初心者でも学びやすい
導入支援を提供

NX Nastranのユーザー向けに、CAE解析業務の導入支援を行っています。導入直後のトレーニングを通した早期立ち上げ、講習会の開催など、初心者でもしっかりと基礎を学べる環境を用意。ワークブックや、ユーザーフォーラムでの情報提供も行っています。

要望に合わせて講習内容を
カスタムできる

NSTでは、Femap初級講習会、有限要素解析基礎講習会といった各種講演会を行っています。単に講義をするだけでなく、演習を通した実践的な内容であることが特徴。講習については、要望に合わせて内容をカスタムすることができます。
