Moldex3Dは、プラスチック射出成形向けのCAEソフト。高度な解析技術により、射出成形のプロセスを詳細にシミュレーションでき、製品設計や製造の最適化が可能です。さらに、主流となっているCADシステムと連携できるため、シミュレーションを主導としたデザインプラットフォームを構築することができます。

引用元HP：Moldex3D　公式
https://jp.moldex3d.com/blog/customer_success/moldex3d-helps-blackcad-engineering-design-one-component-anti-covid-19-face-shield/

Moldex3Dの製品特徴

金型全体を3次元で解析する
樹脂流動CAE

Moldex3Dは、CoreTech System Co., Ltd.で開発されたCAEソフトです。3次元樹脂流動解析ソフトウェアとして広く使われており、部品、ランナー、冷却管などを含んだ金型全体を3次元で解析することができます。

FVMベースで大規模な
射出成形解析を支援

射出成形シミュレーションが行えるソフトウェアとして、FVM（有限体積法）を実用化しているMoldex3D。それにより、数百万エレメントを超える解析をPC上で行えるようになっています。

Moldex3D体験セミナー

機能や活用事例、操作体験がプログラムに組み込まれたセミナー（WEB上）を開催しているのも特徴のひとつ。当日はセミナーの内容以外にも、プロセス設計や材料設計、構造設計に関する相談にも対応しています。

Moldex3Dのおもな機能

ウェルドラインの予測

流動パターンによるウェルドライン（合流部分に出来る線状の跡）の発生位置の予測や、温度、キャビティ内でも巻き込みなどの現象の検証を行い、結果を可視化します。

金型冷却解析

金型や冷却回路を使用した際の樹脂の固まるまでの様子や冷却効率を検証し、フィードバックを得ることができます。

変形解析

冷却効率や、材料の繊維配向などの影響を考慮した変形解析を行うことができます。また、構造連携も可能で、複雑な解析も精度の
良い結果が得やすくなっています。

Moldex3Dの解析イメージ

金型移動シミュレーション
と金型温度解析

異なる状況でのプラスチックと金型の初期接触位置

引用元：Moldex3D
https://jp.moldex3d.com/blog/top-story/mold-movement-and-temperature-analysis-how-to-improve-accuracy-in-compression-molding/

プラスチックの初期温度分布の違いによる反り方向への影響

引用元：Moldex3D
https://jp.moldex3d.com/blog/top-story/mold-movement-and-temperature-analysis-how-to-improve-accuracy-in-compression-molding/

金型移動に伴う温度分布の変化を示すシミュレーション結果

引用元：Moldex3D
https://jp.moldex3d.com/blog/top-story/mold-movement-and-temperature-analysis-how-to-improve-accuracy-in-compression-molding/

流動解析

Moldex3Dを使用した部品の壁厚分布

引用元：Moldex3D
https://jp.moldex3d.com/blog/customer_success/leveraging-molding-simulation-to-eliminate-process-development-on-3d-printed-tooling/

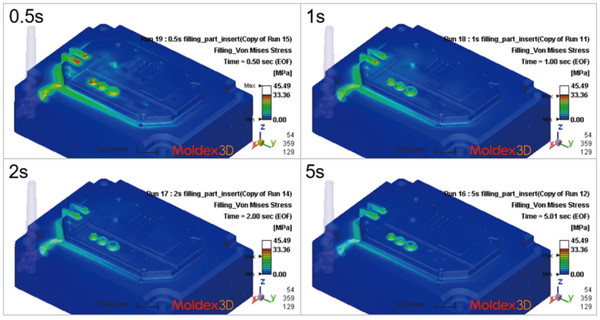

異なる条件下でのキャビティ内応力の比較

引用元：Moldex3D
https://jp.moldex3d.com/blog/customer_success/leveraging-molding-simulation-to-eliminate-process-development-on-3d-printed-tooling/

樹脂流動解析

ホットランナータイプ別の温度およびメルトフロントの比較

引用元：Moldex3D
https://jp.moldex3d.com/blog/customer_success/application-of-mold-filling-analysis-to-improve-flow-imbalance-and-core-shift-in-single-cavity-hot-runner/

コア(インサート)材質と流動バランスに関する解析

引用元：Moldex3D
https://jp.moldex3d.com/blog/customer_success/application-of-mold-filling-analysis-to-improve-flow-imbalance-and-core-shift-in-single-cavity-hot-runner/

コア(インサート)の移動が流動結果に与える影響

引用元：Moldex3D
https://jp.moldex3d.com/blog/customer_success/application-of-mold-filling-analysis-to-improve-flow-imbalance-and-core-shift-in-single-cavity-hot-runner/

Moldex3Dの導入事例

Blackcad Engineering

新型コロナウイルス対策用
フェイスシールドの製造に成功

ポーランドにあるBlackcad Engineering社では、Moldex3D（Moldex3D Professional）を活用して一体成型可能なフェイスシールドの製造を目指しました。成型シミュレーションによって典型的な不良を特定できたほか、射出成形部品の光学シミュレーションでは製品不良を減らすことにも貢献しています。

Moldex3Dの価格

Moldex3Dのサポート

技術ビデオを無料で視聴
できるナレッジビデオハブ

Moldex3Dでは、専門家による講義や一般的な問題を網羅した、ナレッジビデオハブを利用できます。ナレッジビデオパスの技術ビデオは、登録したユーザーであれば無料で視聴することが可能。学習のハードルを下げ、業務効率の向上を目指せます。

初心者から熟練者まで
対応できるトレーニング

サポートとして、さまざまな有料トレーニングコースも用意。初心者向けからプロフェッショナル向けまで幅広く網羅しており、専門家の指導でプラスチック射出成形の技術を習得できます。
