Altair SimLab

Altair SimLabは、複雑なアセンブリの解析を支援する、プロセス指向のマルチフィジックスシミュレーション環境です。構造・熱・電磁界・流体の解析に対応し、CAD連携からモデル作成、計算、結果確認までの工程を効率化できます。Altairの買収完了後、公式サイトでは「Simcenter Simlab」として案内されています。

引用元HP：Siemens　公式
https://www.siemens.com/en-us/products/simcenter/simulation-modeling-visualization/simlab/

Altair SimLabの製品特徴

Altair SimLabは、解析モデルの準備や結果確認に伴う手作業を減らし、複雑な製品の性能評価を進めやすくするCAE環境です。CADデータの変更を解析モデルへ反映しやすく、繰り返し行う処理を自動化できる点が特徴。ここでは、現在の公式製品ページで案内されている主な特徴を紹介します。

複数の物理領域を扱える
解析環境

構造、熱、電磁界、流体の各領域に対応した、マルチフィジックスシミュレーション環境です。複雑なアセンブリを対象に、異なる解析分野の検討を一つの環境で進められます。線形・非線形の構造解析や熱解析、CFD解析など、製品開発で必要となる評価に活用できます。

CADの変更を解析へ
反映しやすい

CADとの連携により、形状変更や部品のバリエーション、アセンブリの更新を解析モデルへ反映できます。設計変更後も、更新した形状を使って解析を継続しやすいため、モデルを作り直す負担の軽減につながります。

繰り返し作業を自動化する
ワークフロー

形状認識や再利用可能な自動化テンプレート、ガイド付きワークフローを備えています。ソリッドメッシュ生成、モデル設定、ソルバー実行、ポスト処理といった一連の作業を標準化し、再現性のある解析手順を構築しやすい点が特徴です。

Altair SimLabのおもな機能

Altair SimLabには、有限要素モデルの作成から解析条件の設定、最適化、結果確認までを支援する機能が用意されています。解析の前処理・計算・後処理を連続したワークフローとして扱えるため、担当者ごとの手順差や手作業によるミスの抑制に役立ちます。

メッシュ生成と
有限要素モデル作成

CAD形状やFEMモデルを基に、1D・2D・3Dのメッシュを手動または自動で生成できます。CAD形状の自動クリーンアップやエラー検出にも対応。複雑な形状を解析に適した有限要素モデルへ整える作業を効率化できます。

• 1D・2D・3Dメッシュの作成
• CAD形状のクリーンアップ
• 節点・要素の作成と編集
• 接触や剛体要素などの結合設定

解析設定と
ソルバー連携

荷重、材料、拘束、プロパティを、特定のソルバーに依存しにくい形で設定できます。複数のソルバーへ解析データを受け渡せるため、解析目的に応じた計算環境を選択しやすい点が特徴です。

• 線形静解析・非線形静解析
• モーダル解析・動解析
• 熱応力解析
• 定常・非定常の熱解析

設計実験と
最適化の自動化

設計実験（DOE）や最適化の設定を支援する機能を備えています。複数の設計案を比較しながら、計算結果や収束状況を確認できるため、開発初期の設計検討にも活用できます。

Altair SimLabの解析イメージ

解析ワークフロー

引用元：Siemens
https://www.siemens.com/en-us/products/simcenter/simulation-modeling-visualization/simlab/

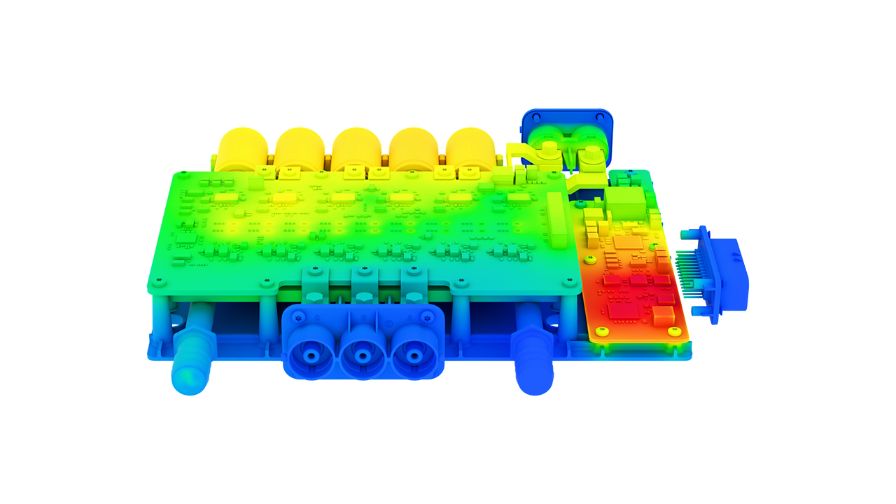

解析ワークフローによる熱評価

引用元：Siemens
https://www.siemens.com/en-us/products/simcenter/simulation-modeling-visualization/simlab/

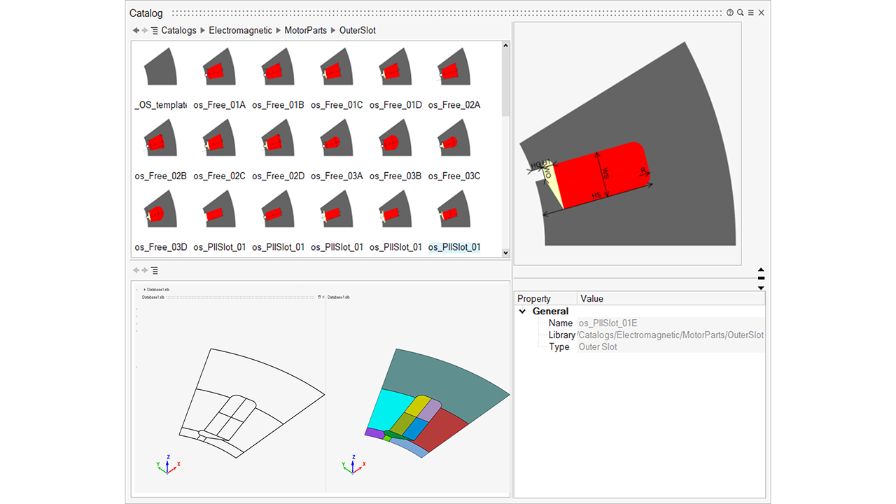

電動モーターの設計最適化

引用元：Siemens
https://www.siemens.com/en-us/products/simcenter/simulation-modeling-visualization/simlab/

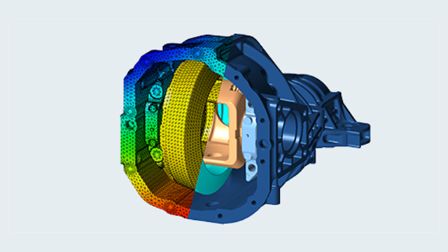

CAD連携とソルバー互換性

Altair SimLabの活用例

半導体・3D ICの
信頼性評価

公式サイトでは、半導体チップや3D ICパッケージの設計支援が紹介されています。異なるチップレット配置を検討し、電力や冷却性能を解析することで、設計初期に熱の集中箇所を把握しやすくなります。

PCBと電子パッケージの
構造・熱評価

PCBレベルの解析では、機械、熱、疲労の評価に対応しています。ECADデータを利用した解析ワークフローや配線パターンのマッピング、材料特性の設定を通じて、基板や電子パッケージの熱機械的な変形、衝撃への応答を検討できます。

Altair SimLabの価格

Altair SimLabのサポート

製品ページから
見積もりを依頼可能

公式製品ページには、製品の購入や価格について相談できる問い合わせ窓口が用意されています。導入範囲や利用目的に合わせて、見積もりを依頼できます。

Simcenter向けの
トレーニングを提供

Siemens Xcelerator Academyでは、Simcenter製品向けのトレーニングと認定コースを提供しています。基礎操作から製品別の解析手順まで、目的に応じた学習機会を選択できます。
