Cradle CFD scSTREAMは、Software Cradleが提供する構造格子系の熱流体解析ソフトです。電子機器や建築分野で利用されており、複雑な形状でもメッシュを作成しやすく、熱・空気流れ・湿度・結露などを評価できます。形状表現や大規模計算、電子機器向け部品モデル、建築環境向けの機能を幅広く備えています。

引用元HP：Cradle CFD　公式
https://www.cradle-cfd.com/product/scstream.html

Cradle CFD scSTREAMの製品特徴

scSTREAMは、構造格子を基盤として熱と流れを解析するCFDソフトです。電子機器の熱設計から、建物内の空調、屋外風環境まで幅広い用途に対応。操作性と計算速度を重視した設計で、製品開発や建築環境の検討を支援します。

構造格子で複雑なモデルを
扱いやすい

構造格子では、モデルの形状や規模が変わっても、メッシュ作成の難易度が影響を受けにくい点が特徴です。ボクセル法、カットセル法、有限要素モデルを組み合わせ、解析対象に応じて形状を表現できます。

並列計算による
大規模モデルへの対応

ソルバーは並列計算に対応しており、計算領域を複数の領域へ分割して処理できます。複雑な形状を含む大規模モデルでも、構造格子を活用して効率よく計算できます。

電子機器と建築の
専用機能を搭載

半導体パッケージやプリント基板の熱設計を支援する機能に加え、BIMデータや空調部品を利用した建築環境の解析にも対応。部品単位の放熱経路から、室内の温熱快適性や屋外風環境まで検討できます。

Cradle CFD scSTREAMのおもな機能

scSTREAMには、熱流体解析を中心に、電子機器、建築、移動物体、混相流、相変化を扱う機能が用意されています。解析対象に応じた形状作成や条件設定を支援する専用ツールが充実している点が特徴です。

電子機器の熱設計を支援する
機能群

HeatPathViewでは、解析領域全体の熱の移動経路と伝熱量を図・グラフ・表で表示できます。ElectronicPartsMakerでは、QFP、SOP、BGAなどの半導体パッケージモデルをパラメーターから作成可能。Gerberデータを読み込み、プリント基板の配線パターンによる熱伝導の違いも考慮できます。

• HeatPathView
• ElectronicPartsMaker
• 配線パターンの読み込み
• 電子部品モデルと部品ライブラリ

BIM・空調・温熱快適性の
評価機能

BIM 2.0に対応し、Autodesk RevitやGRAPHISOFT ARCHICADとの直接連携機能をオプションで利用できます。IFC形式の読み込みにも対応。空調部品のモデルやPMV・SET・WBGT・換気効率指標を用いて、室内環境を多角的に評価できます。

湿度・結露・相変化を含む
熱流体解析

空気中の湿度や、温度変化によって壁面で生じる結露と蒸発を解析できます。自由表面、凝固・融解、沸騰・凝縮にも対応。気体・液体・固体の状態変化を伴う現象を、熱と流れを含めて検討できます。

Cradle CFD scSTREAMの解析イメージ

電子機器・建築・湿度解析

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scstream.html

HeatPathViewによる放熱経路の表示

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scstream.html

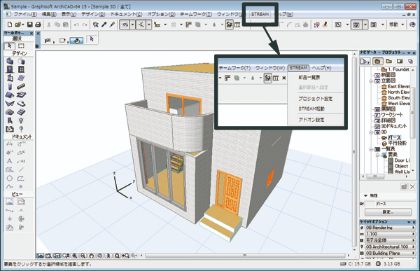

BIMデータを利用した建築環境解析

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scstream.html

湿度・結露解析

Cradle CFD scSTREAMの導入事例

CaptiveAire Systems

厨房排気フードの
湿度排出性能を検証

北米で業務用厨房換気設備を手掛けるCaptiveAire Systemsでは、排気フードと給気プレナムの設計評価にscSTREAMを活用しました。流量、温度、相対湿度の条件を変えた12ケースを解析しています。

解析では、厨房内の気流、温度、湿度を可視化。12ケース全てで、システムへ導入された水分の90％超が排気によって除去される結果が得られました。空調の流量設定を比較し、エネルギー使用量と騒音を抑える設計検討にもつなげています。

Cradle CFD scSTREAMの価格

Cradle CFD scSTREAMのサポート

公式フォームから
製品情報を問い合わせ

Cradle CFDの公式サイトには、製品の詳細を問い合わせるためのフォームが用意されています。scSTREAMの導入検討や製品情報について、公式窓口へ相談できます。

解析の理解を深める
技術情報を公開

公式サイトでは、熱流体解析の基礎講座、乱流モデル、混相流、最適化などを扱う技術記事を公開しています。CFDの基本から応用テーマまで、解析業務に役立つ情報を確認できます。
