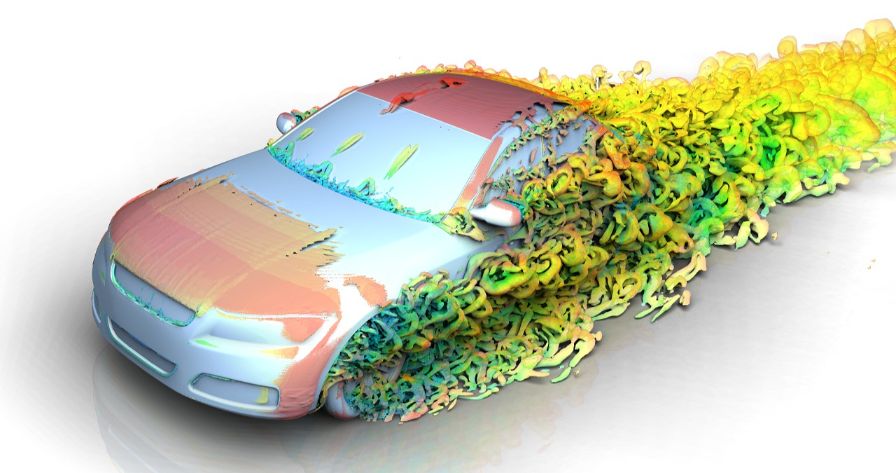

Cradle CFD scFLOW / scFAST

Cradle CFD scFLOW／scFASTは、Software Cradleが提供する熱流体解析向けのCAEソフトです。scFLOWはポリヘドラルメッシュを用いる汎用熱流体解析システムで、scFASTはGPUネイティブのCFDソルバー。複雑なCAD形状のモデル作成から、大規模な流体解析までを効率よく進められる点が特徴です。

引用元HP：Cradle CFD　公式
https://www.cradle-cfd.com/product/scflow.html

Cradle CFD scFLOW／scFASTの製品特徴

scFLOW／scFASTは、解析モデルの準備負担を抑えながら、複雑な流れや熱の現象を評価できるCFD環境です。CPUを利用するscFLOWと、GPUでの大規模計算に対応するscFASTを解析規模や用途に応じて活用できます。

ポリヘドラルメッシュを採用した
scFLOW

scFLOWは、ポリヘドラルメッシュを採用した熱流体解析ソフトです。セル中心法ソルバーにポリヘドラル要素を用いることで、計算の安定性と精度を確保しやすい設計となっています。目標要素数に応じたメッシュ生成や、壁面付近の自動細分化にも対応しています。

GPUで大規模解析を行う
scFAST

scFASTは、GPUでの実行を前提に開発されたCFDソルバーです。大規模モデルでは、CPUを使うHPC環境と比べて計算速度の向上が期待できます。LESや圧縮性流体、空力騒音解析など、scFLOWとscFASTの両方が対象となる機能も用意されています。

CADから解析モデルまでの
操作を簡略化

プリプロセッサーでは、CADデータから解析用メッシュを作成するまでの操作を簡略化。CADの部品名や色情報を利用した条件設定に対応し、アセンブリ情報を保ったまま解析準備を進められます。不足する形状は直方体や円柱などを追加して補えます。

Cradle CFD scFLOW／scFASTのおもな機能

scFLOW／scFASTには、メッシュ生成、移動物体、混相流、熱、圧縮性流体、空力騒音などを扱う機能があります。流れの変化に応じたメッシュ調整から、気液界面や粒子の挙動まで幅広く評価できます。

解析対象に合わせた
メッシュ生成

ポリヘドラルメッシャーに加え、流れや圧力の変化が大きい場所を自動で細分化するメッシュ適合解析に対応しています。非定常解析では、計算中にメッシュを分割・結合するDynamic Adaptive Mesh Refinementを利用可能です。

移動物体と
自由表面の解析

オーバーセットメッシュを使い、静止領域と移動領域のメッシュを重ねて計算できます。複数の移動領域や物体同士の接触、剛体の6自由度運動にも対応。バルブの開閉やかみ合うギアなど、複雑な移動を伴う流れを再現できます。

• オーバーセットメッシュ
• 6自由度運動
• 定常・非定常の自由表面解析
• キャビテーション

熱・混相流・騒音を含む
多様な解析機能

蒸発・凝縮、分散混相流、結露、液膜、粒子追跡、離散要素法に対応しています。LESを用いた非定常流れの解析や、FFTによる空力騒音の周波数解析も可能。熱と流れだけでなく、粒子、相変化、騒音を含む現象を検討できます。

Cradle CFD scFLOW／scFASTの解析イメージ

メッシュ・移動物体・自由表面解析

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scflow.html

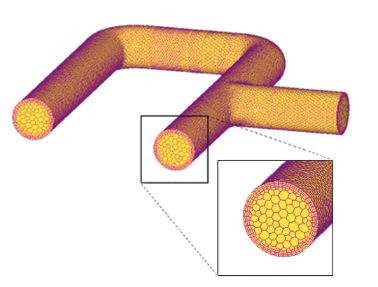

ポリヘドラルメッシャー

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scflow.html

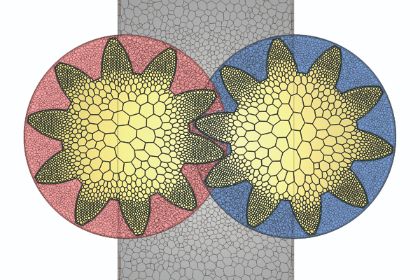

オーバーセットメッシュ

引用元：Cradle CFD
https://www.cradle-cfd.com/product/scflow.html

自由表面解析

Cradle CFD scFLOW／scFASTの導入事例

BoostHEAT

ボイラー内部の流れと
圧力損失を検証

フランスのBoostHEATでは、家庭用ボイラーの開発にscFLOWを活用しました。ボイラー内部の流線や圧力損失を予測し、設計検討に利用しています。

開発では、20の主要な設計案をscFLOWで検討し、解析予測と実機試験の結果を照合。設計を繰り返しながら、熱流束や内部流れの評価を進めました。

Cradle CFD scFLOW／scFASTの価格

Cradle CFD scFLOW／scFASTのサポート

公式フォームから
製品情報を問い合わせ

Cradle CFDの公式サイトには、製品の詳細を問い合わせるためのフォームが用意されています。導入検討時の製品情報や利用目的に関する相談を、公式窓口へ送信できます。

CFDの基礎と活用情報を
公式サイトで公開

公式サイトのResource Libraryでは、熱流体解析の基礎講座や混相流、乱流モデル、最適化に関する技術記事を公開しています。CFDの基本から具体的な解析テーマまで、導入後の理解を深める情報を確認できます。
